4 Flütlü Köşe Yarıçaplı Parmak Freze

Gündem Sergileri

Tanım

Modern imalat alanında, işleme kalitesi ve verimliliği açısından verimli kesici takımlar çok önemlidir. Bu 4 Kanallı Köşe Yarıçaplı Parmak Freze, semente karbür malzemesi, dolgu yarıçapı ve özel kaplaması nedeniyle çeşitli alanlarda yaygın olarak kullanılmaktadır. İşleme sırasında daha pürüzsüz bir yüzey sağlayabilen ve işleme için gereken süreyi azaltabilen, özel oluk tasarımına sahip, işleme için etkili bir kesici takımdır. Ek olarak, frezeleme omzunun alt kısmındaki fileto yarıçapını verimli bir şekilde işleyebilen ve ilerleme hızını geliştirebilen, böylece takım ömrünü uzatan ve üretkenliği artıran, düzenli kanal uzunluğuna sahip dört kesme kenarına sahiptir.



Özellikler

1. Oluk tasarımı: Bu 4 Kanallı Köşe Yarıçaplı Parmak Freze, işleme sırasında daha pürüzsüz bir yüzey elde edebilen dört oluğa sahiptir. Aynı zamanda oluğun varlığı işlem süresini kısaltabilir ve üretim verimliliğini artırabilir.



2. Fileto yarıçapının tasarımı: Fileto yarıçapının tasarımı parmak frezenin daha yüksek doğruluk elde etmesini sağlar. Özellikle paslanmaz çelik, sertleştirilmiş çelik ve diğer alaşımlar gibi zorlu malzemelerle çalışırken daha doğru kesme etkisi sağlayabilir.



3. Özel DLC kaplama: Parmak freze, birçok faydası olan özel DLC kaplama ile kaplanmıştır. İlk olarak, DLC kaplama korozyonu etkili bir şekilde önleyebilir ve kesici takımları dış ortamdan koruyabilir. İkinci olarak, DLC kaplama aynı zamanda aletlerin servis ömrünü uzatabilir ve aşınma ve hasar riskini azaltabilir.



4. Çok boyutlu seçim: Farklı işleme ihtiyaçlarını karşılamak için metrik ve İngiliz boyutlarının seçimini sağlar. Bu çok boyutlu seçim, aleti daha esnek ve çok yönlü hale getirir.



Başvuru



• Metal imalatı: Metal imalatı alanında, özellikle paslanmaz çelik, sertleştirilmiş çelik ve diğer malzemelerle çalışırken, bu 4 Kanallı Köşe Yarıçaplı Parmak Freze, işleme için yüksek hassasiyetli ve verimli çözümler sağlayabilir.

• Havacılık alanı: Bu endüstriler son derece yüksek hassasiyet ve kaliteli parça gerektirir ve bu frezeleme takımı tarafından üretilen iş parçası, bu gereksinimleri karşılayabilecek tekdüze özelliklere ve yüksek hassasiyete sahiptir.

• İşleme atölyesi: Farklı malzeme ve işleme görevlerinin ihtiyaçlarını karşılayabilir ve mekanik parçaların imalatı için doğru kesme etkisi sağlayabilir.





Fabrika





Ürün Açıklaması





55HRC 4 Flüt Kaplamalı Çimentolu Karbür Köşe Raduius Parmak Freze





ŞARTNAME	R	d1	L1	D	L
D4*12*D4*50L	R0.1-R0.5/R1	4 mm	12 mm	4 mm	50 mm
D4*16*D4*75L	R0.1-R0.5/R1	4 mm	16 mm	4 mm	75 milyon
D4*20*D4*100L	R0.1-R0.5/R1	4 mm	20 mm	4 mm	100 mm
D5*15*D5*50L	R0.1-R0.5/R1	5 mm	15 milyon	5 mm	50 mm
D5*20*D5*75L	R0.1-R0.5/R1	5 mm	20 mm	5 mm	75 milyon
D5*25*D5*100L	R0.1-R0.5/R1	5 mm	25 mm	5 mm	100 mm
D6*18*D6*50L	R0.1-R0.5/R1	6 mm	18 mm	6 mm	50 mm
D6*24*D6*75L	R0.1-R0.5/R1	6 mm	24 mm	6 mm	75 milyon
D6*30*D6*100L	R0.1-R0.5/R1	6 mm	30 mm	6 mm	100 mm
D8*24*D8*60L	R0.1-R0.5/R1	8 mm	24 mm	8 mm	60 mm
D8*30*D8*75L	R0.1-R0.5/R1	8 mm	30 mm	8 mm	75 milyon
D8*35*D8*100L	R0.1-R0.5/R1	8 mm	35 milyon	8 mm	100 mm
D10*30*D10*75L	R0.1-R0.5/R1	10 mm	30 mm	10 mm	75 milyon
D10*45*D10*100L	R0.1-R0.5/R1	10 mm	45 mm	10 mm	100 mm
D12*35*D12*75L	R0.1-R0.5/R1	12 mm	35 milyon	12 mm	75 milyon
D12*45*D12*100L	R0.1-R0.5/R1	12 mm	45 mm	12 mm	100 mm



Toleranslar
Flüt Çapı	Flüt Çapı Toleransı	Sap Çapı Toleransı
Φ1.0-Φ2.9	0--0.02	H6
Φ3-Φ6	-0.01--0.03
Φ6-Φ10	-0.01--0.035
Φ10.0-Φ18.0	-0.01--0.04
Φ18.0-Φ20.0	-0.015--0.045



Başvuru
Karbon çelik Alaşımlı çelik	Ön sertleştirilmiş çelik	Yüksek sertleştirilmiş				Paslanmaz çelik	Bakır alaşımı	Alüminyum alaşım
	45HRC	50HRC	55HRC	60HRC	65HRC
○	○	√	√			○	○	○

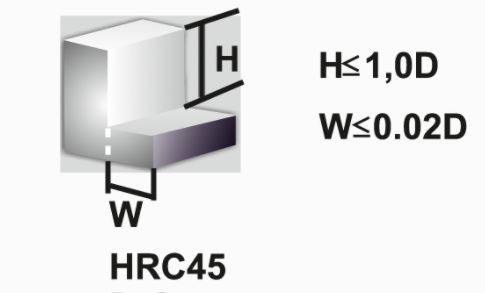

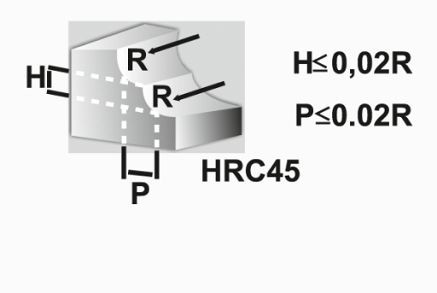

Önerilen Parametreler



Malzeme	Karbon Çelik, Alaşımlı Çelik, S45C, FC, FCD, SCM, S50C, SKS...		Alaşımlı Çelik, Takım Çeliği SCR, SNCM, SKD11, SKD61.NAK80		Sert Çelik, SKD11
Sertlik	HRC30 Serisi		HRC50 Serisi		HRC60 Serisi
Çap	Kesme hızı(VC) (mm-1)	İlerleme(F) (mm-min)	Kesme hızı(VC) (mm-1)	İlerleme(F) (mm-min)	Kesme hızı(VC) (mm-1)	İlerleme(F) (mm-min)
1 mm	22000	400	18000	200	9000	140
1,5 mm	12000	500	11000	280	5200	150
2 mm	10000	550	10000	280	4600	170
3 mm	9000	600	5500	310	3500	220
4 mm	6000	750	5000	400	2200	220
5 mm	4800	800	4000	400	1700	240
6 mm	4500	820	3800	420	1600	300
8 mm	3500	820	2800	420	1000	300
10 mm	3000	820	1800	420	900	300
12 mm	2000	820	1600	350	800	300
16 mm	1500	650	1000	300	500	150
20 mm	1200	650	900	300	400	150





Hammadde Listesi



Seviye	ISO Kodu	Kimyasal Bileşimler (%)		Tane Boyutu (um)	Fiziksel Mekanik Özellikler (Büyük veya Eşit)			Kaplama
		WC	Ortak		Yoğunluk(g/cm3)	Sertlik (HRA)	TRS(N/mm2)
YG10X (50HRC)	K30-K40	89	10	0.8	14.43	91.5	2500	TİSİN
UF12U (55HRC)	K40	87	12	0.6	14.15	92.3	3900	TİSİN
AF501 (60HRC)	K05-K10	89	10	0.4	14.1	92.8	3600	NANO SİYAH
AF308 (65HRC)	K05-K10	91	8	0.3	14	93.8	3800	NANO (MAVİ)

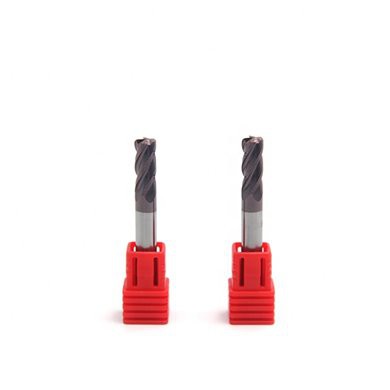

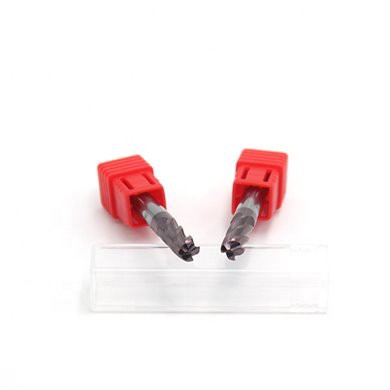

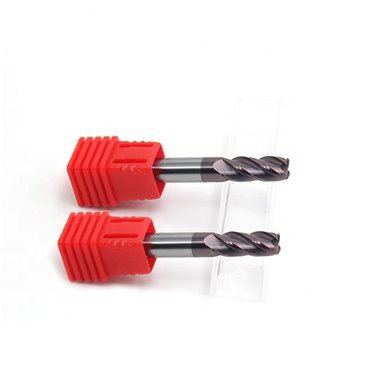

Detaylı Fotoğraflar





4 Kanallı Köşe Yarıçapı frezeleme takımı	4 Kanallı Köşe Yarıçaplı Karbür kesici	4 Kanallı Köşe Yarıçapı Karbür frezeleme takımı





Bizim avantajlarımız



1. Sorunuzu aldıktan sonra 12 saat içinde cevap vereceğiz

2. Lütfen istediğiniz zaman beni aramaktan çekinmeyin

3. Örnek sipariş açığız

4. Fabrikamızı ziyaret etmeye hoş geldiniz, sizi alacağız

5. Pls bize fiyat listesini sormaya çekinmeyin





Ambalajlama





SSS



S1: Şirket veya fabrika:

A1: Biz 10 yılı aşkın bir süredir karbür aletler profesyonel fabrikasıyız. En iyi tungsten karbür alet üretimi Çin'dedir.



S2: MOQ'unuz nedir?

A2: Kalitemizi test etmek için örnek siparişinizi memnuniyetle karşılıyoruz, aradığınız doğru tedarikçi olduğumuzu bulacağınıza inanıyoruz. Yani MOQ yok.



S3: Kataloğunuzu alabilir miyim?

A3: Evet, elbette. size e-postayla gönderebiliriz.



Q4: siparişi ne kadar süre alabilirim

Cevap4: Örnek sipariş 1-5 gün. Büyük siparişlerin genellikle 15-25 gün içinde kontrol edilmesi gerekir.



S5: Ürünleri çizimlerimize göre yapabilir misiniz?

A5: Evet, sorun değil, profesyonel kalıplama departmanımız var.
